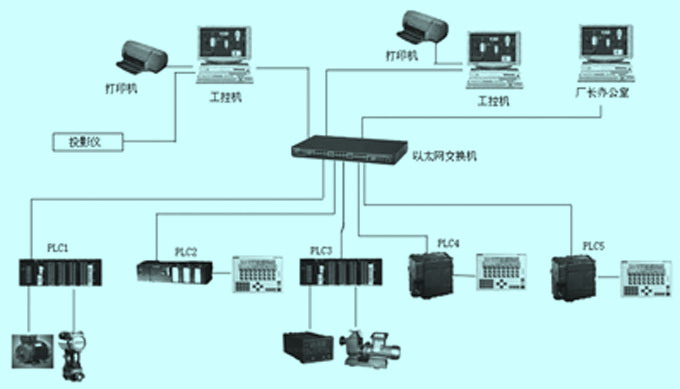

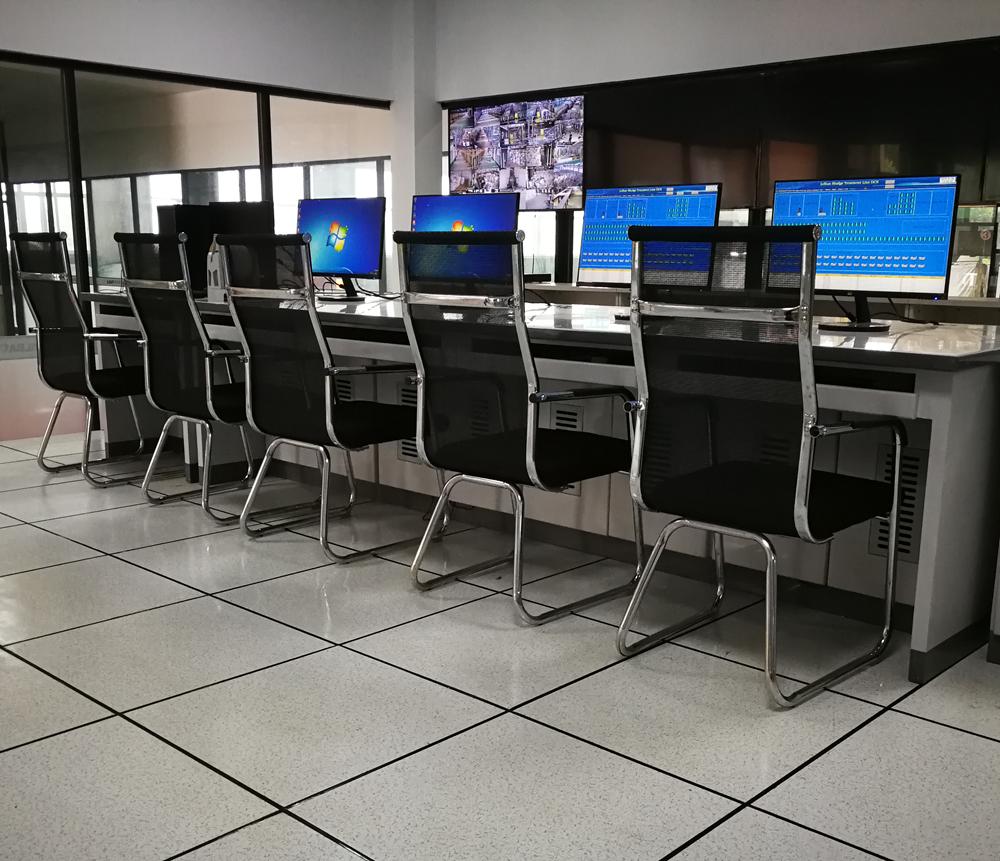

德蘭電氣研發的污水處理廠上位機DCS系統使用兩臺工業計算機，分別作為操作站和工程師站相互備用，設置于中央管理中心，對全廠工藝設備運行狀況、運行參數進行集中監控，遙控現場設備。監控計算機通過集成的網卡與PLC系統經工業以太網進行數據交換。
產品作用PRODUCT FUNCTION

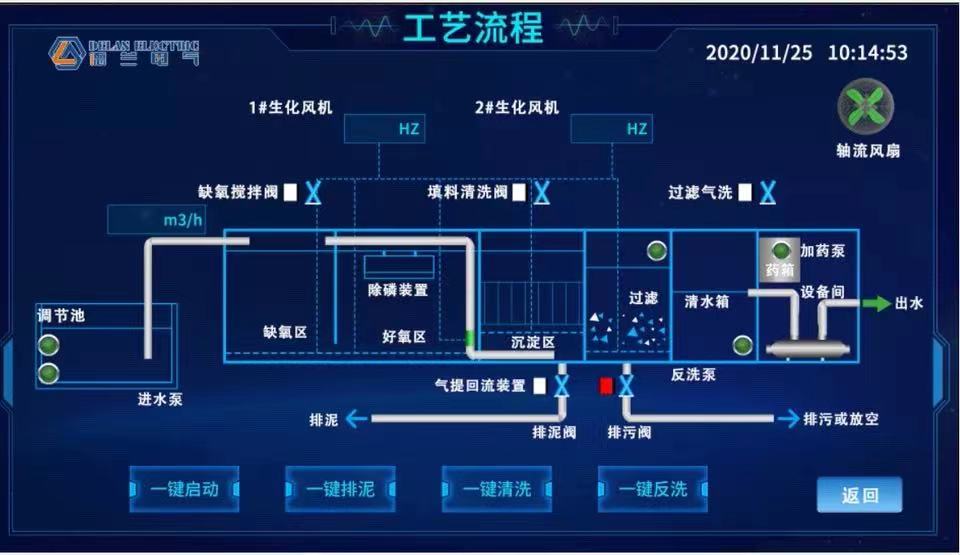

(1)工藝流程監控功能。系統能按工藝要求對污水處理的各環節參數及設備狀態進行監視，同時根據工藝要求選擇自動、順序、定時等控制方式。
(2)報警及報警記錄功能。當設備發生事故時，系統將在計算機、馬賽克大屏幕、就地控制箱上進行報警指示。同時計算機將對所發生的報警內容、時間及確認時間進行記錄。在計算機上還可進行語音報警。
(3)聯鎖保護功能。當系統檢測到局部故障后啟動相應的聯鎖保護程序。
(4)參數設定功能?？稍谥醒牍芾碇行牡娜魏我慌_(tái)監控計算機或現場控制站的人機界面上進行報警上下限、調節參數、運行時間等參數的設定。
(5)數據記錄存儲功能。系統可對重要數據如工藝參數、工況、設備運行時間等進行記錄儲存，以備調用。
(6)操作記錄功能。系統自動保存重要操作記錄，如改動參數，操作設備的操作員代號、時間、內容等。

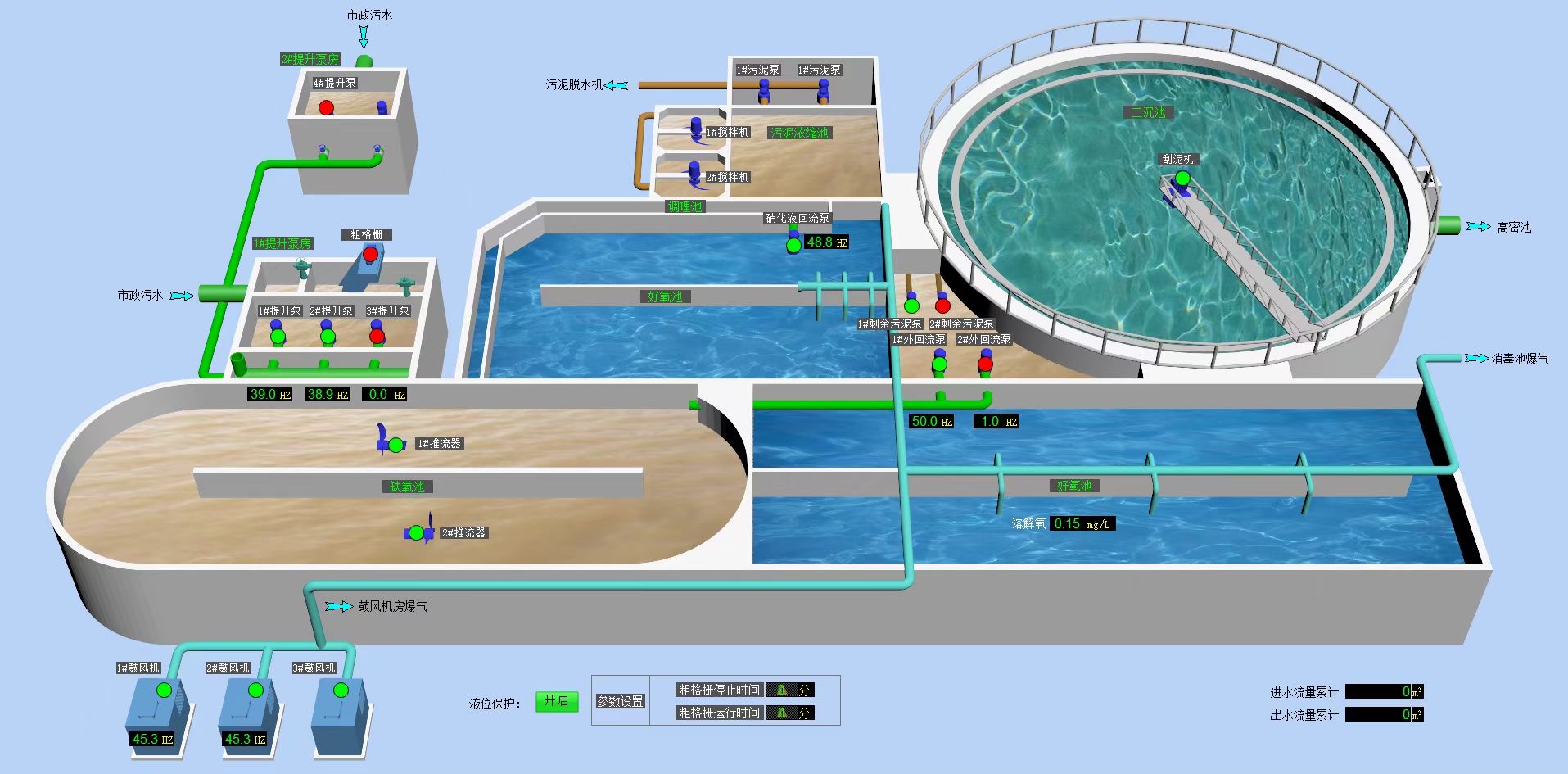

(7)實時數據曲線和歷史數據曲線。對重要工藝參數可以進行實時曲線顯示，并記錄歷史數據曲線。
(8)多級口令保護功能。在中央管理中心的任何一臺監控計算機上可設定不同操作權限，只有相應操作權限的操作員，在輸入正確的口令后才可訪問該級畫面。
(9)打印功能?？蛇M(jìn)行報表打印、曲線打印、圖形打印。
DETAIL DISPLAY
污水處理系統控制系統范圍廣泛，如工廠、化工石油、紡織印染、生物制藥等工業生產制造的污水排水防處理。
