今天，石家莊PLC控制柜生產廠家德蘭電氣的小編為大家著重講解一下PLC柜使用條件與特點，希望對廣大朋友有所幫助。

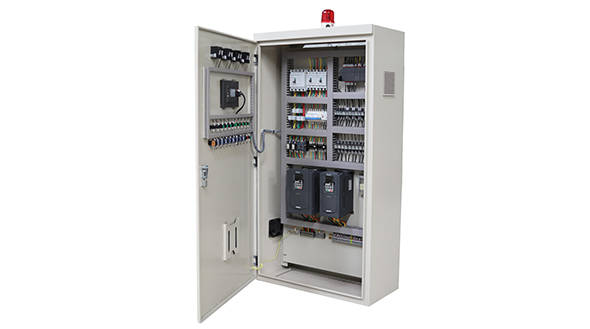

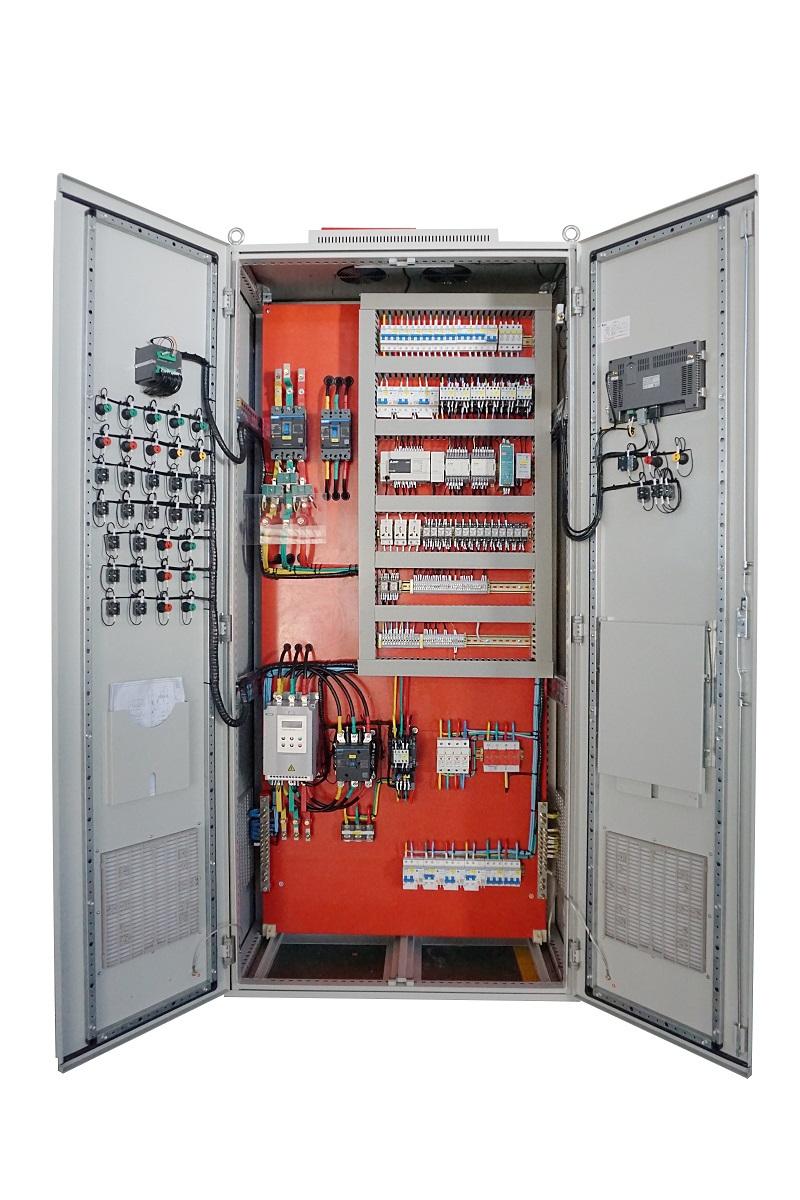

PLC自控柜具有過載、短路、缺相保護等保護功能。結構緊湊，運行穩定，功能齊全。可根據實際控制規模進行組合。它可以實現單個機柜的自動控制，也可以通過工業以太網或工業現場總線網絡實現由多個機柜組成的DCS控制系統。Plc自控柜可適應各種尺寸的工業自動控制場合。Plc自控柜廣泛應用于電力、冶金、化工、造紙、環保污水處理等行業。

plc自控柜使用條件

防護等級：IP41或IP20

環境條件：環境溫度0℃-55℃，防止陽光直射；空氣的相對濕度應小于85%（無冷凝）。遠離強振動源，防止振動頻率為10-55HZ的頻繁或連續振動。避免腐蝕性和易燃?xì)怏w。

plc自控柜的基本結構

PLC可編程邏輯控制器本質上是專用于工業控制的計算機。其硬件結構與微型計算機基本相同。

其基本組成如下：

1、電源

2、中央處理單元（CPU）

中央處理單元（CPU）是可編程邏輯控制器的控制中心。它根據PLC系統程序給出的功能接收并存儲來自編程器的用戶程序和數據輸入；檢查電源、內存、I/O和警報計時器的狀態，并診斷用戶程序中的語法錯誤。當可編程邏輯控制器投入運行時，它首先以掃描的形式接收現場每個輸入設備的狀態和數據，并將它們分別存儲在I/O圖像區域中。然后，它從用戶程序存儲器中逐個讀取用戶程序。在解釋命令之后，根據指令執行邏輯或算術運算的結果被發送到I/O圖像區域或數據寄存器。在執行所有用戶程序之后，I/O圖像區域的輸出寄存器中的輸出狀態或數據將最終傳輸?shù)较鄳?yīng)的輸出設備，并且操作將繼續直到停止。

為了進一步提高可編程邏輯控制器的可靠性，近年來，大型可編程邏輯處理器也采用了雙CPU來形成冗余系統或三CPU表決系統。這樣，即使一個CPU出現故障，整個系統仍然可以正常運行。

3、內存

用于存儲系統軟件的存儲器稱為系統程序存儲器。

用于存儲應用軟件的存儲器稱為用戶程序存儲器。

4、I/O接口電路

1.現場輸入接口電路由光耦合電路和微型計算機的輸入接口電路組成，作為可編程邏輯控制器和現場控制器之間接口的輸入通道。

2.現場輸出接口電路由輸出數據寄存器、門電路和中斷請求電路集成?？删幊踢壿嬁刂破魍ㄟ^現場輸出接口電路向現場執行部件輸出相應的控制信號。

5、功能模塊

如計數、定位等功能模塊。

6、通信模塊

工作原理：當PLC投入運行時，其工作過程一般分為三個階段，即輸入采樣、用戶程序執行和輸出刷新。上述三個階段的完成稱為掃描周期。在整個操作期間，可編程邏輯控制器的CPU以一定的掃描速度重復上述三個階段。

1.輸入采樣階段

在輸入采樣階段，可編程邏輯控制器在掃描模式下依次讀取所有輸入狀態和數據，并將其存儲在I/O圖像區域的相應單元中。在完成輸入采樣之后，轉移用戶程序執行和輸出刷新階段。在這兩個階段中，即使輸入狀態和數據改變，I/O圖像區域中相應單元的狀態和數據也不會改變。因此，如果輸入是脈沖信號，則脈沖信號的寬度必須大于一個掃描周期，以確保在任何情況下都可以讀取輸入。

2.用戶程序執行階段

在用戶程序的執行階段，PLC始終按照從上到下的順序掃描用戶程序（梯形圖）。當掃描每個梯形圖時，總是首先掃描由梯形圖左側的每個觸點組成的控制電路，然后根據邏輯操作的結果刷新系統RAM存儲區中邏輯線圈的對應位的狀態；或刷新I/O圖像區域中輸出線圈對應位的狀態；或確定是否執行梯形圖中指定的特殊功能指令。

也就是說，在用戶程序執行過程中，只有I/O圖像區域中的輸入點的狀態和數據不會改變，并且上面列出的梯形圖的程序執行結果將影響使用下面列出的這些線圈或數據的梯形圖；相反，下圖中刷新邏輯線圈的狀態或數據只能在其上方的程序上工作，直到下一個掃描周期。

如果在程序執行期間使用了立即I/O指令，則可以直接訪問I/O點。也就是說，如果使用I/O指令，則不會更新輸入過程圖像寄存器的值。程序?qū)⒅苯訌腎/O模塊獲取值，輸出過程圖像寄存器將立即更新，這與直接輸入略有不同。

3.輸出刷新階段

掃描用戶程序后，PLC將進入輸出刷新階段。在此期間，CPU根據I/O圖像區域中的相應狀態和數據刷新所有輸出鎖存電路，并通過輸出電路驅動相應的外圍設備。此時，它是PLC的實際輸出。

功能特點：PLC具有以下特點。

1.系統結構靈活，易于擴展，以開關控制為特點；還可以進行連續過程的PID回路控制；它可以與上位機（如DDC和DCS）組成一個復雜的控制系統，實現生產過程的綜合自動化。

2.使用方便，易于編程。它使用簡潔的梯形圖、邏輯圖或語句表以及其他沒有計算機知識的編程語言。因此，系統開發周期短，現場調試容易。此外，可以在線修改程序以更改控制方案，而無需拆卸硬件。

3、能適應各種惡劣的操作環境，抗干擾能力強，可靠性高，遠高于其他機型。
